ボルト締結・合いマーク

ポイント◦　電動ドライバ、トルクレンチ、チェックペンSをTULIPに連携
◦　作業回数と順序を管理し、手順の抜け漏れを防止(ポカヨケ)
◦　作業履歴を自動的に記録、保存

組立工程における一般的な作業の一つに、ボルトの仮締め、本締め、合いマークの一連の流れがあります。

そこで、一連の作業の順序や回数を都度確認し、画面表示により作業者を支援(ポカヨケ)するTULIPアプリ活用例をご紹介します。
作業記録も自動で残るため、別途チェックシートを記入する手間も省けます。
※こちらのデモをTULIPエクスペリエンスセンタ東京にて実際にお試しいただけます(要予約)。

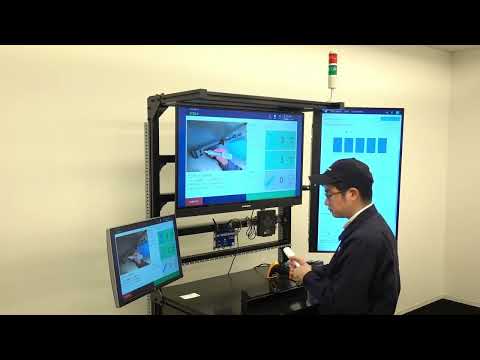

TEC東京に設置している本アプリ・ワークベンチ

作業の流れ

ブラケット3か所の取り付けを例に説明します。
3か所ずつ、電動ドライバでの仮締め、トルクレンチでの本締め、チェックペンSでの合いマークを行います。
TULIPアプリでは、各工具から自動的にデータを取得し、電動ドライバ・トルクレンチ・チェックペンSの使用回数をチェックします。
本締めを行う前に合いマークを行うような不正操作があると、画面上にエラーを表示したり、警告音を再生したりして作業者に知らせ、正しく完了するまで次の作業に進めません。

仮締1か所目。アプリ上の仮締欄に自動で「1」と記載

作業結果の記録

ワークベンチ右側のモニターに表示しているダッシュボードのように、作業状況をリアルタイムで表示できます。
管理者が自由に加工し、レポートとして活用することも可能です。

作業実績のリアルタイム表示画面。自由にデータをレイアウトし表示できる

今回使用した測定機器等

• ヘルツ電子株式会社　ポカヨケ用受信機 TW-800R、ポカヨケ用送信機 TW-800T/810T
• ヘルツ電子株式会社　ポカヨケ用チェックペンS CP-02SX
• 株式会社マキタ　電動ドライバ（※1）
• 株式会社中村製作所(KANON)　トルクレンチ（※2）

※1 株式会社マキタ製、ヘルツ電子ポカヨケ用送信機対応品
・インパクトドライバ：TDA040D/TDA070D/TDA100D/TDA140D
・インパクトレンチ：TWA070D/TWA100D/TWA140D/TWA190D
・スクリュードライバ：FT024FD/FT060FD/FT087FD/FT129FD
・スクリュードライバアングルタイプ：FL020FD/FL063FD
（上記以外のスクリュードライバFT***FD/FL***FDについては、ポカヨケ用送信機TW-800Tの後付でポカヨケ対応可能です。）

※2 株式会社中村製作所(KANON)、ヘルツ電子ポカヨケ用送信機搭載モデル
・トルクレンチ：N-SPK-MBT/N-RSPK-MBT/N-QLK-MBT/N-QSPK-MBT/N-LCK-MBT/N-SPCK-MBT
・トルクドライバ：CN-LTDK-MBT

TULIPは、今回ご紹介した以外にも様々な外部測定機器のデータを簡単に取得・活用いただけます。
お使いの機器との接続方法について、お気軽にお問い合わせください。
